Voice zestawy słuchawkowe

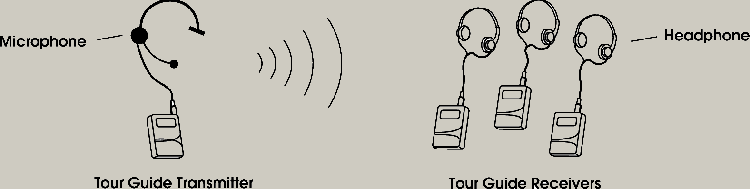

1. Jak to działa? Przewodnik mówi przez mikrofon podłączony do niewielkiego nadajnika a dźwięk jest dalej przekazywany do odbiorników (voice) poszczególnych członków grupy, którzy mogą słyszeć głos przewodnika poprzez wysokiej jakości słuchawki.

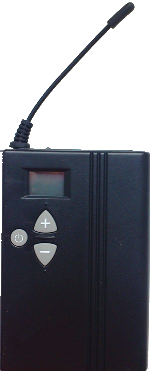

NADAJNIK	ODBIORNIK
MIKROFON	SŁUCHAWKI
2. Jak uruchomić zestaw słuchawkowy? • Otwórz pokrywę komory baterii nadajnika i odbiorników. • Włóż 2 sztuki alkalicznych baterii AA 1.5 V do każdego nadajnika i odbiornika pamiętając o poprawnej biegunowości – jak pokazano poniżej.
• Zamknij pokrywę komory baterii. • Podłącz mikrofon do nadajnika – wtyczkę mikrofonu podłącz do wejścia MIC. nadajnika (na ilustracji oznaczone nr 3).

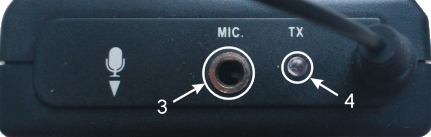

NADAJNIK WIDZIANY OD GÓRY
• Podłącz słuchawki do odbiorników – wtyczkę słuchawki podłącz do wejścia EAR. odbiornika (na ilustracji oznaczone nr 7).

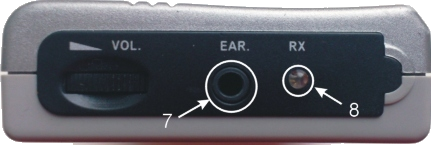

ODBIORNIK WIDZIANY OD GÓRY

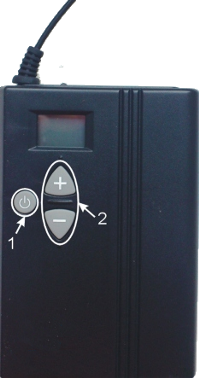

• Włącz nadajnik – naciśnij przycisk On/Off na 0.5 sekundy (na ilustracji oznaczony nr 1). Dioda TX oznaczona numerem 4 zapali się na zielono.
• Włącz odbiornik(i) – naciśnij przycisk On/Off na 0.5 sekundy (na ilustracji oznaczony nr 5). Dioda RX oznaczona numerem 8 zapali się na czerwono.
• Okno LCD nadajnika i odbiornika wskazuje kanał i poziom naładowania baterii. Jeżeli znak poziomu naładowania baterii miga, to znaczy, że baterie wkrótce ulegną wyładowaniu.
OKNO LCD NADAJNIKA I ODBIORNIKA
• Ustaw ten sam kanał w nadajniku i w odbiorniku. W tym celu korzystaj z przycisków oznaczonych na ilustracjach numerami 2 i 6. Gdy kanał będzie ustawiony prawidłowo dioda nr 8 zapali się na zielono. • Jeżeli wszystkie powyższe czynności zostały wykonane prawidłowo głos osoby mówiącej do mikrofonu będzie słyszalny przez użytkowników odbiorników. • Użytkownicy odbiorników mogą regulować poziom głośności odbieranego głosu pokrętłem VOL., widocznym na ilustracji prezentującej widok odbiornika od góry.
3. Jak wyłączyć zestaw słuchawkowy? • W celu wyłączenia nadajnika oraz odbiornika przytrzymaj przycisk On/Off do momentu, w którym na ekranie LCD pojawi się komunikat OFF.
DOKUMENTACJA JEST RÓWNIEŻ DOSTĘPNA W WERSJI PDF. [POBIERZ]
